QSMOTOR 10-дюймовый 3000 Вт 205 V3 бесщеточный двигатель для скутера постоянного тока 48 В до 96 в, высокое качество мощности с CE

Цена: 18 567 руб.

Купить сейчас

• Название бренда: QSMOTOR
• Происхождение: Китай
• Особые характеристики: driving
• Другая часть номер: a
• Ширина Изделия: 34
• Номер детали производителя: a
• Страна/регион производства: china
• Место установки на автомобиле: Сзади
• Высота Изделия: 33
• Длина товара: 34
• Развязка Номер детали: a
• Тип материала: aluminium
• Вес товара: 18

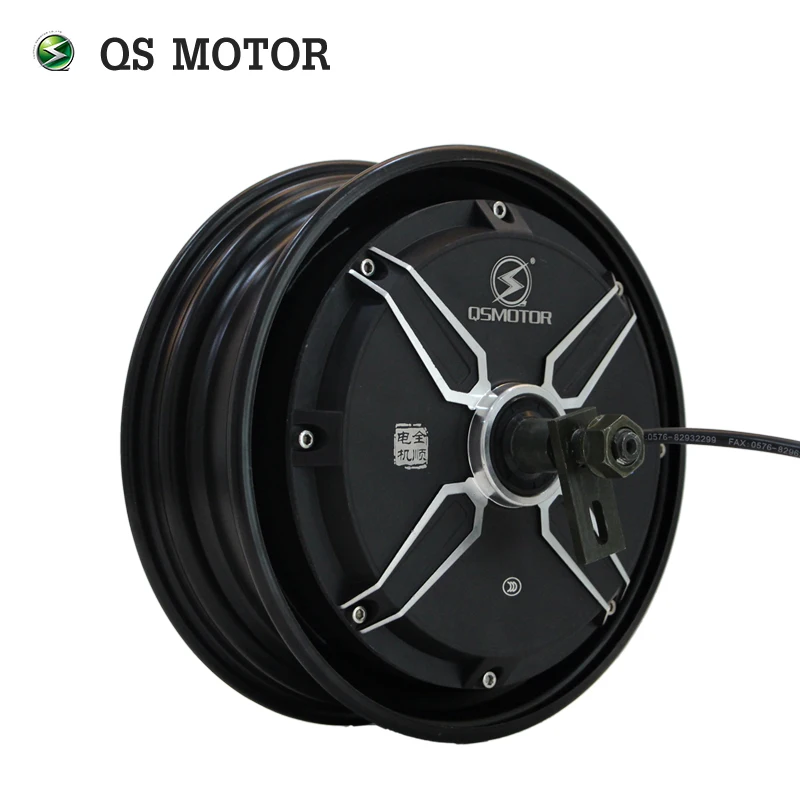

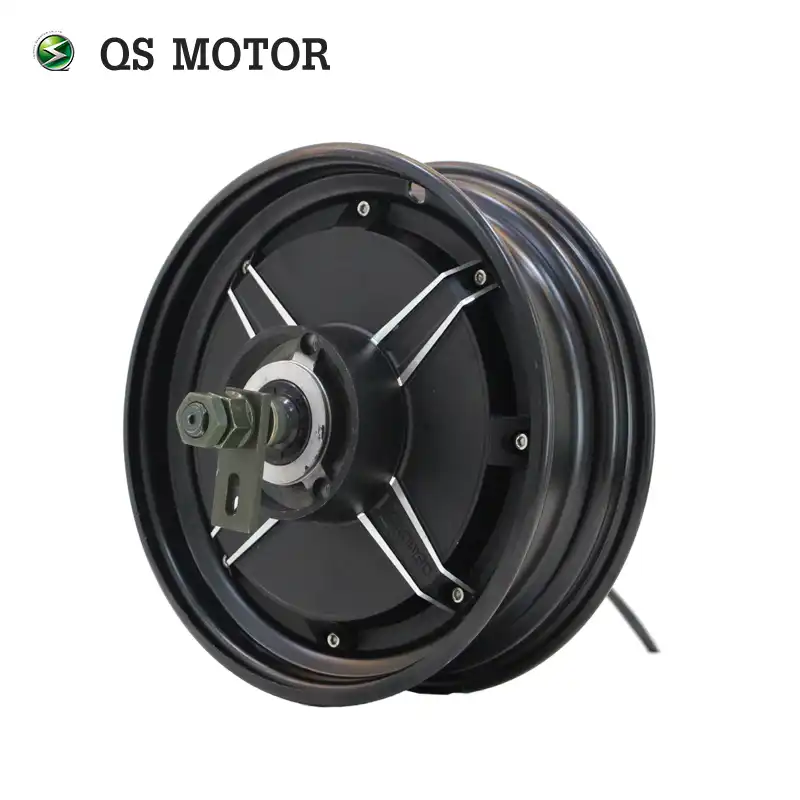

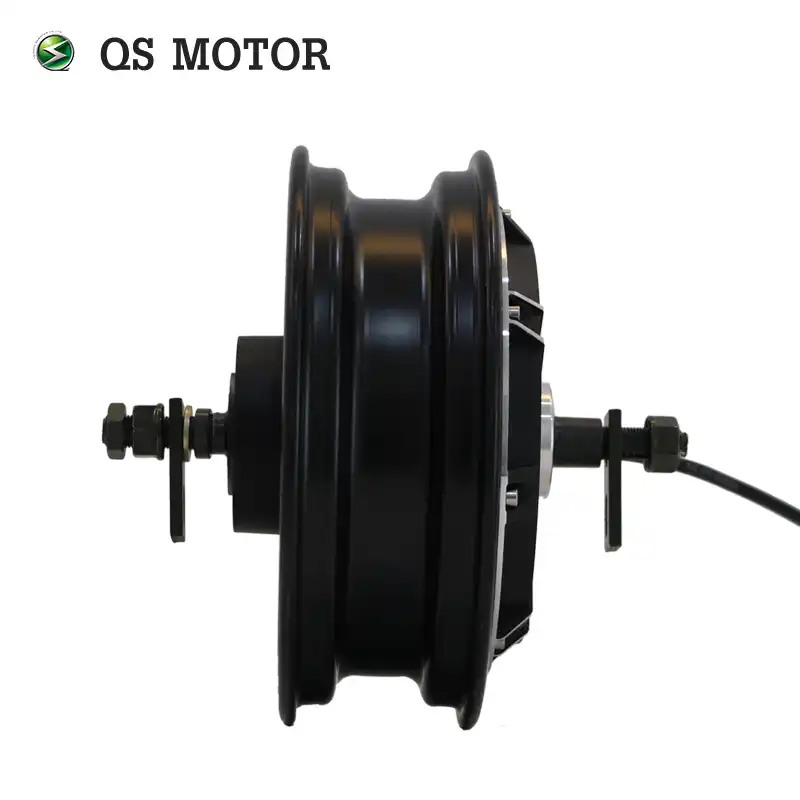

QSMOTOR 10 дюймов 3000 Вт 205 V3 dc бесщеточный мотор для скутера 48 В до 96 в высокое качество мощности с CE



1. Технические характеристики двигателя QS



• Тип двигателя: внешний ротор BLDC, мотор-концентратор с датчиком Холла
• Бренд: QS Motor,QSMOTOR
• Конструкция двигателя: двойной мост с 10 дюймов мопед обода (встроенный)
• Размер обода: 10x3,0 дюймов (широкая шина)

•
• Высота магнита: 50 мм, 23 пары полюсов
• Статор: Алюминий ядро
• Номинальная мощность: 3000 Вт
• Скорость (настраиваемая):

48 в 30 км/ч ~ 65 км/ч 300-900 об/мин

60 в 30 км/ч ~ 80 км/ч 300-1100 об/мин

72 в 30 км/ч ~ 80 км/ч300-1100 об/мин

• Максимальный крутящий момент около 170н. М
• КВ (опционально):

48V: 6,25/7,29/7,73/8,10/8,13/10,69/11,46/15,63

60V: 16,39

72V: 6,94/9,03/10,63/11,39/13,28/14,31/16,32/17,71/17,29

96V: 5,42/9,03

• Термический зонд: KTY83-122 (по умолчанию, опционально)
• Максимальная эффективность около 88%
• Тип тормоза: дисковый тормоз (по умолчанию), PCD3 * 80mm-M8, CB 58 мм
• Выпадение: 200 мм
• Два зала с водонепроницаемыми разъемами (один для запасных, чехол для повреждений)
• 8mm м² фазный провод
• Водонепроницаемый Класс: IP54
• Цвет: черный (по умолчанию), желтый или белый/светящийся



2. QS уведомление двигателя перед заказом (Время производства/Гарантия/посылка/сертификат и т. д.)

Пожалуйста, нажмите на гиперссылку на картинку ниже.

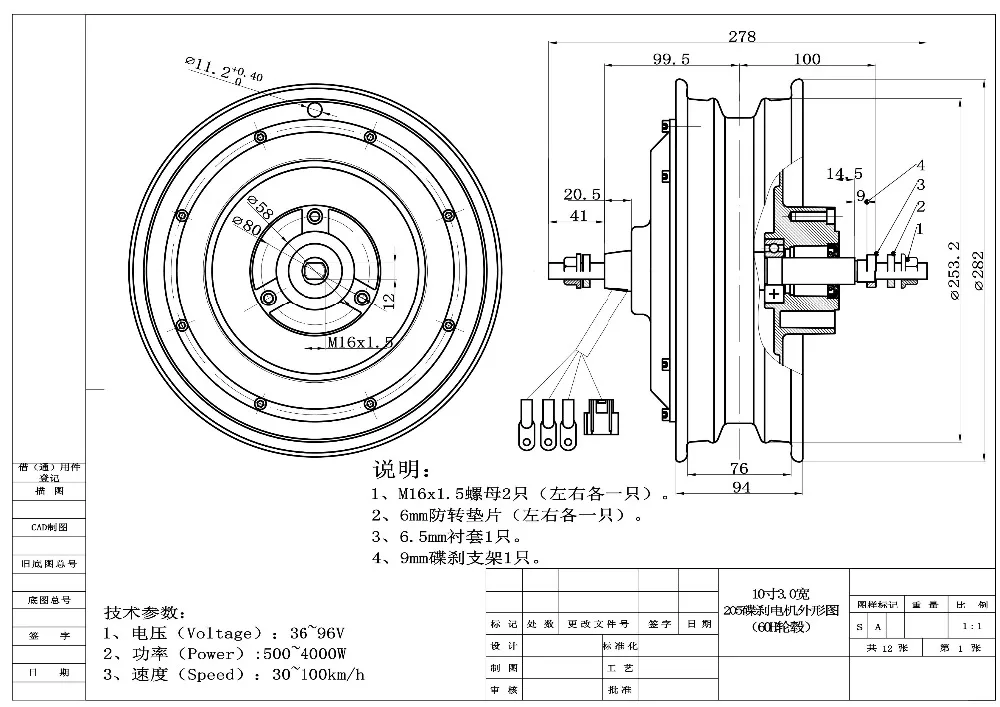

3. Для Рисования







4. Тесты дней

Вот один тестовый тепорт нашего мотора 3000 Вт V3, 55 в 903 об/мин.

Если вы хотите проверить другой отчет о тестировании с разным значением kV, пожалуйста, свяжитесь с нашим отделом продаж.





Sabvoton SVMC72150 контроллер

Ключ Особенности

1). Дешевая цена

2). Может сочетаться с почти бесщеточным двигателем постоянного тока

3). Программируемый

4). Синусоидальная волна без шумовых эффектов



1. Как правило, спец

1). Контроллер синусоидальной волны, программируемый, с функцией regen

2). Предел тока постоянного тока: 150A

3). Макс. Фазовый ток: 350A

4). Защита фазового тока: 450A

5). Напряжение батареи: 24-72 В номинальное, макс. 95 в

6). Термический зонд: KTY83-122

7). В том числе один контроллер + USB кабель конвертера + подходящая вилка

8). Размер контроллера: 247 мм * 146 мм * 62,5 мм

9). Вес нетто: 2,5 кг

10). Функция по умолчанию: зал, дроссельная заслонка, обратный, электрический замок, высокий уровень тормоза, датчик температуры, 0-5 в e-Brake, трехскоростной переключатель, спидометр холла.



Примечания:

1). Мы обновили функцию e-brake 0-5 В.

Старый:Его следует нажать на Тормозной выключатель, затем он может достичь 0-5 в e-brake funtion.

Обновление:Вы можете достичь 0-5 в функции e-brake без нажатия тормозного переключателя.

2). Для контроллера без замка предоставляется гарантийное обслуживание,Но мы можем предложить вам наши предложения.

3). Функция CA больше не поддерживает.Вы можете настроить контроллер согласно нашему чертежу.

4). Пожалуйста, убедитесь, что все соединения верны перед включением.

2. Интерфейс программного обеспечения контроллера Sabvoton

С помощью приложения на телефоне



3. Чертеж измерения

Вот чертеж контроллера Sabvoton SVMC, 248 мм * 146 мм * 63 мм

4. PIN denfinition

0-5 в определение e-brake Pin

Красный: тормоз + 5 В

Коричневый: стоп-сигнала

Черный: стоп-сигнал отрицательный



Три Скорость определение типа

Розовый: высокая скорость

Черный: GND

Прозрачно: низкая скорость



Высокие стоп-сигналы определение типа

Фиолетовый: высокие стоп-сигналы



Зал определение типа

Красный: зал + 5 В

Желто-белый: датчик температуры

Черный: зал отрицательный

Желтый: сигнал зала (U)

Синий: сигнал зала (W)

Зеленый: сигнал зала (V)



Зажигания высокой четкости

Оранжевый: зажигания



Холл спидометр высокой четкости

Темно-синий: Спидометр Холла



Примечания:

1. Все контакты RTN соединены внутри.

2. Функция счетчика заключается в копировании любого из датчиков Холла.

3. Приведенное выше определение штифта предназначено для контроллера классического типа.

Пожалуйста, сначала свяжитесь с продавцом, если вы не знаете, как подключить контроллер к двигателю и другим частям.





5. Вопросы перед заказом

PS. Для стоимости доставки, пожалуйста, свяжитесь с нами, если это не разумно.

Мы изменим его после размещения заказа онлайн (до оплаты).

При размещении заказа онлайн, пожалуйста, оставьте сообщение о KV, PCD и CB колеса и ваш адрес электронной почты. (Для выбора кВ, пожалуйста, свяжитесь с нами. Электронная почта, используемая для подтверждения деталей)

PS. Для стоимости доставки, пожалуйста, свяжитесь с нами, если это не разумно.

Мы изменим его после размещения заказа онлайн (до оплаты).

При размещении заказа онлайн, пожалуйста, оставьте сообщение о KV, PCD и CB колеса и ваш адрес электронной почты. (Для выбора кВ, пожалуйста, свяжитесь с нами. Электронная почта, используемая для подтверждения деталей)

).



7. Наборы для преобразования электрического скутера

Больше комплектов, например, контроллер двигателя, спидометр, педаль дроссельной заслонки доступны.





Нет QS двигателя, нет супер EVs!
