Синусоидальный бесщеточный контроллер двигателя, для мотора-ступицы
Цена: 35 503 руб.
- Происхождение: Китай
- Ширина Изделия: 20
- Номер детали производителя: a
- Страна/регион производства: china
- Место установки на автомобиле: rear
- Высота Изделия: 10
- Длина товара: 30
- Тип материала: aluminium
- Развязка Номер детали: a
- Особые характеристики: control
- Вес товара: 7
- Другая часть номер: a
Келли QSKLS12201-8080I,24V-120V,200A, Kelly синусоидальный бесщеточный контроллер двигателя постоянного тока для ступицы колеса мотор
Специальный дизайн для бесщеточного контроллера двигателя QS для комплектов для переоборудования, который может совпадать с номинальной мощностью двигателя QS 2000 Вт.
Ключ Особенности
1). Очень легко подключить
2). Совместим с почти бесщеточным двигателем постоянного тока
3). Устройство плавного пуска может быть отрегулировано
4). Программируемая с помощью bluetooth
Обратите внимание, прежде чем разместить заказ(Время производства, гарантия, посылка, сертификат и т. д.)
Пожалуйста, нажмите ниже гиперссылку на картинку.
1. Общие характеристики
1. Контроллер синусоидальной волны, программируемый, с функцией regen
2. Ограничение тока двигателя, 20 секунд: 200 А,Ограничение тока двигателя, непрерывное: 80 А
3. Напряжение батареи: 24-120 В, Номинальное. Макс. 136 в
4. Зонд с термическим датчиком: KTY83-122

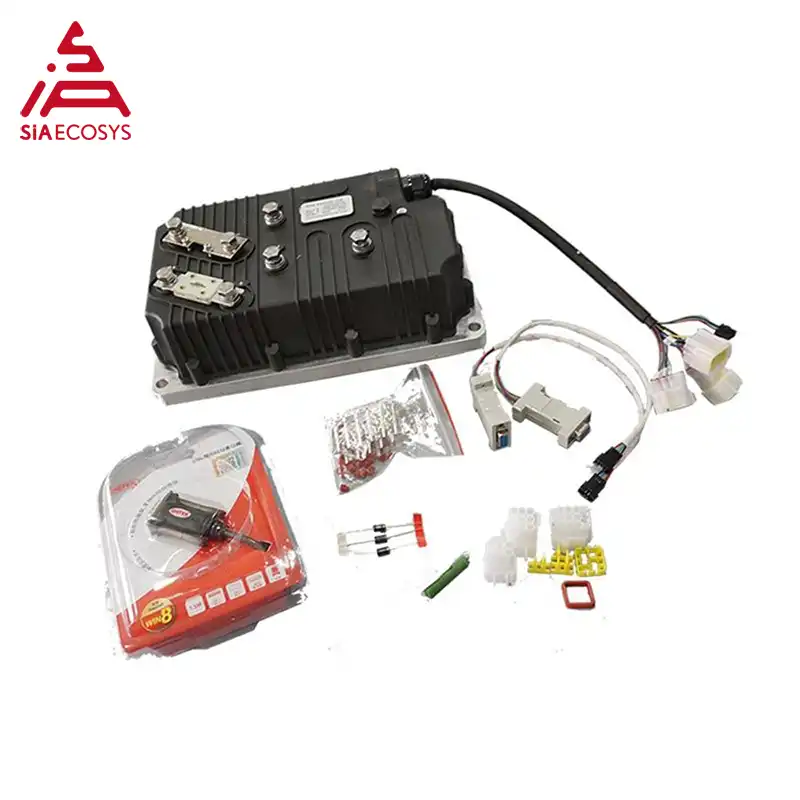

5. Включая один контроллер, usb-кабель-конвертер, подходящий штекер
6. Размер контроллера:288 мм * 185 мм * 76 мм
7. Вес нетто: 6 кг
8. Защита от воды IP54
9. По умолчанию bluetooth не входит в комплект, водонепроницаемый (эти функции не входят в комплект);
2. Келли контроллерПриложение Интерфейс
Вот четкое и простое приложение для регулировки интерфейса.
3.QSKLS12201-8080I контроллер для рисования
Вот чертеж нашего обычного QSKLS12201-8080I контроллер,288 мм * 185 мм * 76 мм
4. Определение штифта (TBD)
DJ7091Y-2.3-11 определение типа
(14) REV_SW: вход обратного переключателя. Оранжевый
(6) RTN: возврат сигнала или возврат источника питания. Черный
(12) FWD: белый переключатель вперед
(11) 12 В: 12 В, красный источник
(25) 12 в тормозной переключатель. Желтоватый
(9) реле: Драйвер основного контактора. Синий
(33)CAN-H: зеленый
(7) ШИМ: блок питания контроллера (вход). Розовый
(34)CAN-L: темно-серый
DJ7091Y-2.3-21 определение типа
(15) Micro_SW: вход переключателя дроссельной заслонки. Серый
(3) дроссельная заслонка: аналоговый вход дроссельной заслонки, 0-5 В. Темно-зеленый
(1) Температура: вход датчика температуры двигателя. Raddle.
(20) RTN: возврат сигнала. Черный
(8) счетчик: копировальный сигнал датчиков Холла. Темно-синий
(4) 5 В: 5 В выходной ток, <40 мА. Фиолетовый
(2) Brake_AN: тормозная переменная regen или функция Boost. Коричневый
DJ7061Y-2.3-21 определение типа
(21) RTN: возврат сигнала. Черный
(5) 5 В: 5 В выходная мощность,<40 мА, фиолетовый
(18) зал А: фаза зала А. Желтый 【 это вход синусоидального сигнала на KLS8080IPS
(17) зал B: фаза зала B. Темно-зеленый 【 это вход Cosine сигнала на KLS8080IPS
(16) зал с: фаза зала с. Dark Blue【 на KLS8080IPS нет входного сигнала hall C
Примечания:
1. Все штырьки RTN соединены внутри.
2. Функция измерения заключается в копировании любого из датчиков Холла.
3. Активное переключение на 12 В. Открытый переключатель неактивен.
Пожалуйста, сначала свяжитесь с продавцом, если вы не знаете, как подключить контроллер к мотору и другим частям.
5. Вопросы перед заказом
1). Если вы хотите купить контроллер отдельно, пожалуйста, сообщите нам параметры, подходящий двигатель?
Например, напряжение двигателя, мощность, скорость...
2). Если вам нужны какие-либо другие специальные функции для этого контроллера, пожалуйста, свяжитесь с нами. Спасибо!
6. Другие Наборы двигателей и другие модели контроллеров
Если вас интересует больше моделей контроллеров, пожалуйста, обратитесь к приведенной ниже таблице данных и нажмите на гиперссылку на изображение.
