Цена: 14 511 руб.

Купить сейчас

• Номер детали производителя: a
• Длина товара: 10
• Ширина Изделия: 10
• Высота Изделия: 5
• Вес товара: 2.5
• Тип материала: aluminium
• Особые характеристики: control
• Другая часть номер: a
• Развязка Номер детали: a
• Страна/регион производства: china
• Место установки на автомобиле: rear
• Название бренда: Kelly

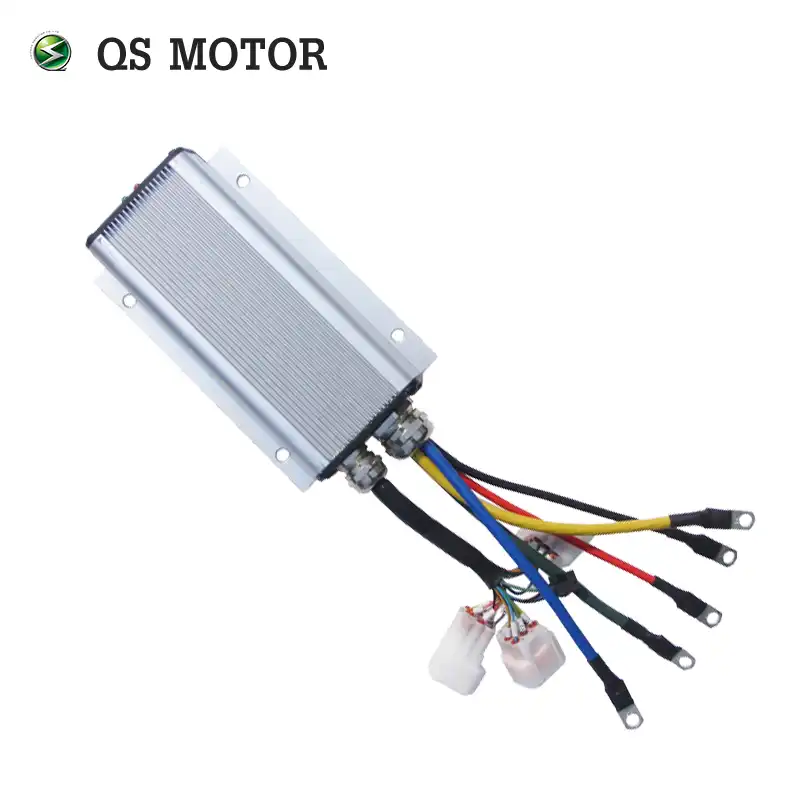

QSKBS72151E, 160A, 24-72 V, мини Бесщеточный DC контроллер для QS в ступице колеса мотор Келли контроллер

Это специальный дизайн для бесщеточного контроллера двигателя QS для конверсионных комплектов, который может сочетаться с QS мотор с номинальной мощностью 2000 Вт.



Ключевые особенности

1). Очень легко подключить

2). Может сочетаться с почти бесщеточным двигателем постоянного тока

3). Мягкий старт можно регулировать

4). Программируемый по bluetooth

Уведомление перед заказом(Время производства/Гарантия/упаковка/Сертификация и т. д.)

Пожалуйста, нажмите на гиперссылку на картинку ниже.

1. Общие характеристики

1. sqaure волновой контроллер, программируемый, с функцией regen

2. Ограничение тока двигателя, 20 секунд: 160A

3. Предел тока двигателя, непрерывный: 80A

4. Термический зонд: KTY83-122

5. Включая один контроллер + usb-кабель конвертера + подходящую вилку

6. Размер контроллера: 125 мм * 94 мм * 41 мм

7. Вес нетто: 1,3 кг

8. Водонепроницаемый IP54

9. По умолчанию не включает bluetooth, водонепроницаемый (эти функции являются необязательными); CAN BUS не поддерживает

2. Келли контроллерИнтерфейс программного обеспечения

Вот четкий и простой интерфейс программного обеспечения регулировки.



3.QSKBS-151E чертеж контроллера

Вот чертеж нашего обычного контроллера QSKBS-151E,125 мм * 94 мм * 41 мм



4. Определение штифта (TBD)

DJ7061Y-2.3-21 определение штифта

(21) RTN: возврат сигнала. Черный

(5) 5 В: 5 В выходная мощность, <40 мА. Фиолетовый

(18) зал А: фаза зала А. Желтый

(17) зал B: фаза зала B. Темно-зеленый

(16) зал C: фаза зала C. Темно-синий



DJ7091Y-2.3-11 определение штифта

(14) REV_SW: вход обратного переключателя. Оранжевый

(6) RTN: возврат сигнала или возврат источника питания. Черный

(12) FWD: белый переключатель

(11) 12В: 12в источник красного цвета

(9) реле: Драйвер главного контактора. Синий

(7) ШИМ: блок питания контроллера (вход). Розовый

(10) сигнал тревоги: для обратного звуковой сигнал, <200 мА. Желтый



DJ7091Y-2.3-21 определение штифта

(15) Micro_SW: вход переключателя дроссельной заслонки. Серый

(3) дроссельная заслонка: аналоговый вход дроссельной заслонки, 0-5 В. Темно-зеленый

(1) BRK2: 12 V Тормозной переключатель вход или датчик температуры двигателя. Раддл.

(20) RTN: возврат сигнала. Черный

(8) измеритель: измеритель тока, <200 мА. Темно-синий

(13) BRK_SW: вход тормозного переключателя. Коричневый

(4) 5 В: 5 В выходная мощность, <40 мА. Фиолетовый

(2) BRK_AN: тормозной аналоговый вход, 0-5 В. Темно-серый

(22) бронь. Зеленый



Примечания:

1. Все контакты RTN соединены внутри.

2. Келли Амперметр положительное подключение к 5 в источник питания контроллера, отрицательный к темноте

Синий провод.

3. Переключатель на землю активен. Открытый переключатель неактивен

Пожалуйста, сначала свяжитесь с продавцом, если вы не знаете, как подключить контроллер к двигателю и другим частям.



5. Вопросы перед заказом

1). Если вы хотите купить контроллер отдельно, пожалуйста, сообщите нам параметры вашего подходящий двигатель?

Например, напряжение двигателя, мощность, скорость...

2). Если вам нужны какие-либо другие специальные функции для этого контроллера, пожалуйста, свяжитесь с нами. Спасибо!



6. Другие Наборы двигателей и другие модели контроллеров

Если вас интересует больше моделей контроллера, пожалуйста, обратитесь к таблице данных ниже и нажмите на гиперссылку изображения.
