Флюоресцентный бесщеточный контроллер двигателя постоянного тока с синусоидальной волной для двигателя в ступице колеса, 24-144 в, 300 А
Цена: 59 412 руб.
- Название бренда: Kelly
- Ширина Изделия: 20
- Номер детали производителя: a
- Страна/регион производства: china
- Место установки на автомобиле: rear
- Высота Изделия: 10
- Длина товара: 30
- Тип материала: aluminium
- Развязка Номер детали: a
- Особые характеристики: driving
- Вес товара: 7
- Другая часть номер: a

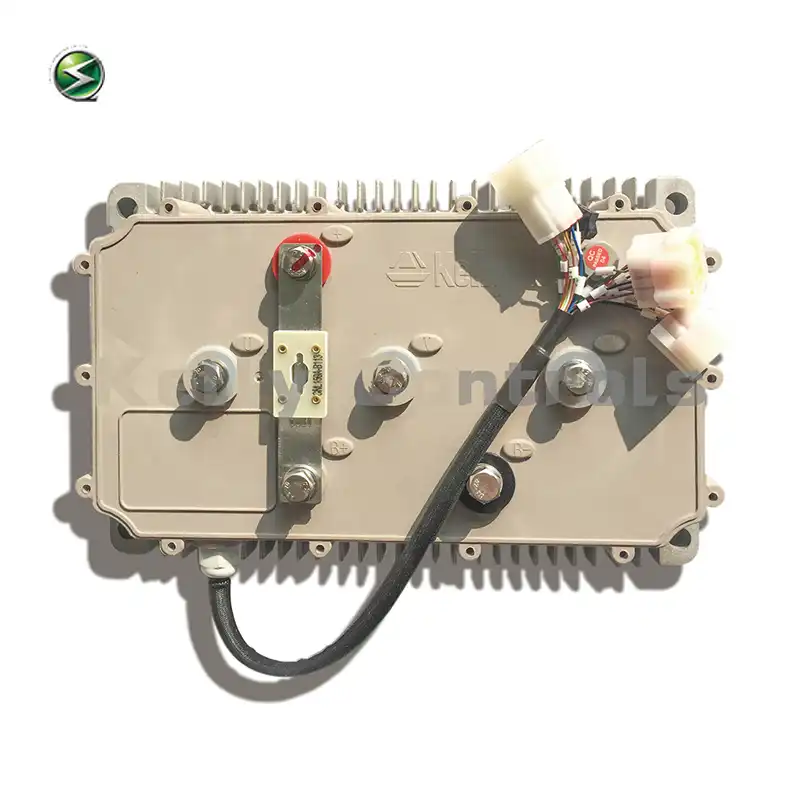

QSKLS14301-8080I,24V-144V,300A, Kelly синусоидальный бесщеточный контроллер двигателя постоянного тока для ступицы колеса мотор
Ключ Особенности
1). Очень легко подключить
2). Может сочетаться с почти бесщеточным двигателем постоянного тока
3). Мягкий старт можно регулировать
4). Программируемая с помощью bluetooth
Обратите внимание, прежде чем разместить заказ(Время производства/Гарантия/посылка/Сертификация и т. д.)
Пожалуйста, нажмите на гиперссылку на картинку ниже.
1. Как правило, спец
1. Контроллер синусоидальной волны, программируемый, с функцией regen
2. Ограничение тока двигателя, 20 секунд: 300 А,Предел тока двигателя, непрерывный: 120A
3. Напряжение батареи: 24-144 в Номинальная Макс. 180 в
4. Термический зонд: KTY83-122
5. Включая один контроллер + usb-кабель конвертера + подходящую вилку
6. Размер контроллера:288 мм * 185 мм * 76 мм
7. Вес нетто: 6 кг
8. Защита от воды IP54
9. По умолчанию не включает bluetooth, водонепроницаемый (эти функции являются необязательными);
2. Келли контроллерПриложение Интерфейс
Вот четкий и простой интерфейс приложения регулировки.
3.QSKLS14301-8080I контроллер для рисования
Вот чертеж нашего обычного контроллера QSKLS14301-8080I,288 мм * 185 мм * 76 мм
4. Определение штифта (TBD)
DJ7091Y-2.3-11 определение типа
(14) REV_SW: вход обратного переключателя. Оранжевый
(6) RTN: возврат сигнала или возврат источника питания. Черный
(12) FWD: белый переключатель
(11) 12V:12 В источник красного цвета
(25) 12V размыкающий переключатель. Желтоватый
(9) реле: Драйвер главного контактора. Синий
(33)CAN-H: зеленый
(7) ШИМ: блок питания контроллера (вход). Розовый
(34)CAN-L: темно-серый
DJ7091Y-2.3-21 определение типа
(15) Micro_SW: вход переключателя дроссельной заслонки. Серый
(3) дроссельная заслонка: аналоговый вход дроссельной заслонки, 0-5 В. Темно-зеленый
(1) Температура: датчик температуры двигателя. Raddle.
(20) RTN: возврат сигнала. Черный
(8) счетчик: копия сигнала датчиков Холла. Темно-синий
(4) 5 В: 5 В выходная мощность, <40 мА. Фиолетовый
(2) Brake_AN: тормозная переменная regen или функция Boost. Коричневый
DJ7061Y-2.3-21 определение типа
(21) RTN: возврат сигнала. Черный
(5) 5 В: 5 В выходная мощность,<40 мА. Фиолетовый
(18) зал А: фаза зала А. Желтый 【 это вход синусоидального сигнала на KLS8080IPS 】
(17) зал B: фаза зала B. Темно-зеленый 【 это вход сигнала Cosine на KLS8080IPS 】
(16) зал C: фаза зала C. Dark Blue【 нет сигнала зала C на KLS8080IPS 】
Примечания:
1. Все контакты RTN соединены внутри.
2. Функция счетчика заключается в копировании любого из датчиков Холла.
3. Переключатель на 12 В активен. Открытый переключатель неактивен.
Пожалуйста, сначала свяжитесь с продавцом, если вы не знаете, как подключить контроллер к двигателю и другим частям.
5. Вопросы перед заказом
1). Если вы хотите купить контроллер отдельно, пожалуйста, сообщите нам параметры вашего подходящий двигатель?
Например, напряжение двигателя, мощность, скорость...
2). Если вам нужны какие-либо другие специальные функции для этого контроллера, пожалуйста, свяжитесь с нами. Спасибо!
