Цена: 14 127 руб.

Купить сейчас

• Происхождение: Китай
• Ширина Изделия: 10
• Номер детали производителя: a
• Страна/регион производства: china
• Место установки на автомобиле: rear
• Высота Изделия: 5
• Длина товара: 10
• Тип материала: aluminium
• Развязка Номер детали: a
• Особые характеристики: control
• Вес товара: 2.5
• Другая часть номер: a

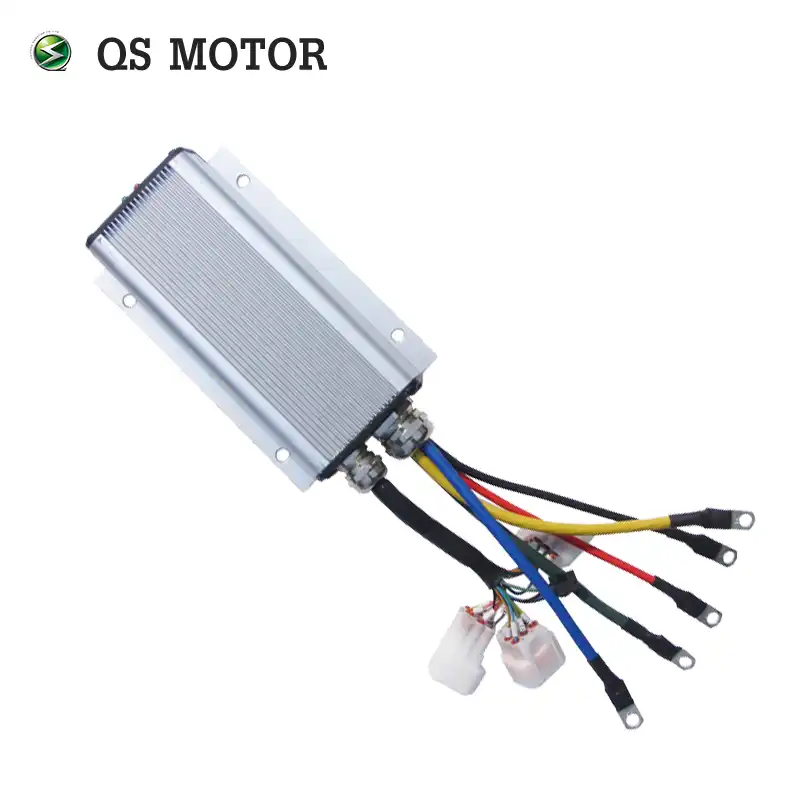

QSKBS48181E,200A,24-48V, мини Бесщеточный контроллер постоянного тока для электрического двигателя ступицы колеса

Специальный дизайн для бесщеточного контроллера двигателя QS для конверсионных комплектов, который может совпадать с двигателем ступицы QS номинальной мощностью 2000 Вт.



Ключ Особенности

1). Очень легко подключить

2). Может сочетаться с почти бесщеточным двигателем постоянного тока

3). Плавный пуск можно регулировать

4). Программируемая с помощью bluetooth



Обратите внимание, прежде чем разместить заказ(Время производства/гарантия посылка/Сертификация и т. Д.)

Пожалуйста, нажмите ссылку ниже на картинку.

1. Как правило, спец

1. Синусоидальный контроллер, программируемый, с функцией regen

2. Ограничение тока двигателя, 20 секунд: 200AПредельный ток двигателя, непрерывный: 110A

3. Напряжение батареи: 24-48 В номинальное, Макс. 60 в

4. Термический зонд: KTY83-122

5. В том числе один контроллер + usb-кабель преобразователя + совпадающий штекер

6. Размер контроллера: 108 мм * 94 мм * 51,5 мм

7. Вес нетто: 1,3 кг

8. Защита от воды IP54

9. По умолчанию не включает bluetooth, водонепроницаемый (эти функции являются дополнительными); CAN BUS не поддерживает

2. Келли контроллерПрограммное обеспечение для Интерфейс

Вот четкий и простой интерфейс программного обеспечения регулировки.



3.QSKBS-181E контроллер для рисования

Вот чертеж нашего обычного QSKBS-151E контроллера,108 мм * 94 мм * 51,5 мм



4. Определение Pin (TBD)

DJ7061Y-2.3-21 определение типа

(21) RTN: сигнал возврата. Черный

(5) 5 В: 5 В выходная мощность питания,<40 мА. Фиолетовый

(18) зал A: зал фазы A. Цвет: желтый

(17) зал в: фаза зала в. Темно-зеленый

(16) зал C: зал с. Темно-синий



DJ7091Y-2.3-11 определение типа

(14) REV_SW: вход обратного переключателя. Оранжевый

(6) RTN: возврат сигнала или возврат источника питания. Черный

(12) FWD: передний переключатель Белый

(11) 12 В: 12 В красный источник

(9) реле: главный контактор. Синий

(7) PWR: источник питания контроллера (вход). Розовый

(10) Сигнализация: для обратного звукового сигнала, <200 мА. Цвет: желтый



DJ7091Y-2.3-21 определение типа

(15) Micro_SW: вход переключателя дроссельной заслонки. Серый

(3) дроссельная заслонка: аналоговый вход дроссельной заслонки, 0-5 В. Темно-зеленый

(1) BRK2: 12V вход тормозного переключателя или вход датчика температуры двигателя. Raddle.

(20) RTN: сигнал возврата. Черный

(8) метр: измеритель тока, <200 мА. Темно-синий

(13) BRK_SW: вход тормозного переключателя. Коричневый

(4) 5 В: 5 В выходная мощность питания, <40 мА. Фиолетовый

(2)BRK_AN: тормозной аналоговый вход, 0-5 В. Темно-серый

(22) бронь. Зеленый



Примечания:

1. Все контакты RTN внутри подключены.

2. Келли Амперметр положительный подключение к 5 В питания контроллера, отрицательный к темнотеСиний провод.

3. Переключение на заземление активировано. Откройте переключатель не активна

Пожалуйста, сначала свяжитесь с отделом продаж, если вы не знаете, как подключить контроллер к мотору и другим частям.



5. Вопросы перед заказом

1). Если вы хотите купить контроллер отдельно, пожалуйста, сообщите нам параметры вашего подходящий двигатель?

Например, напряжение двигателя, мощность, скорость...

2). Если вам нужны какие-либо другие специальные функции для этого контроллера, пожалуйста, не стесняйтесь связаться с нами. Спасибо!



6. Другие комплекты двигателей и другие модели контроллера



Если вас интересует больше моделей контроллера, пожалуйста, обратитесь к приведенной ниже таблице данных и Нажмите Гиперссылку на картинку.
