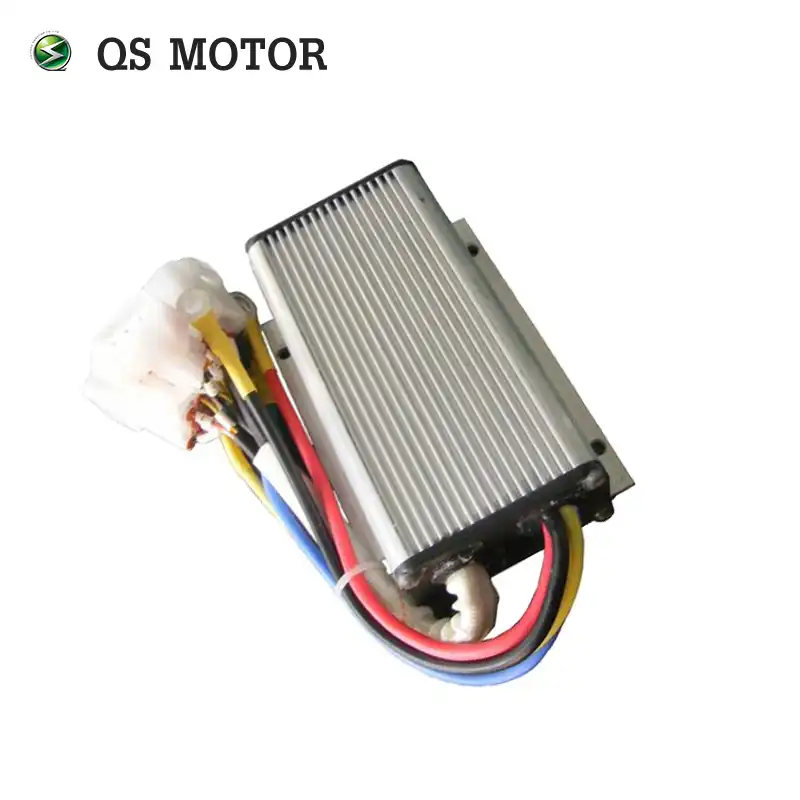

QSKBS72121X,130A,24-72 в, миниатюрный бесщеточный контроллер постоянного тока для электродвигателя ступицы колеса
Цена: 13 380 руб.
- Происхождение: Китай
- Ширина Изделия: 10
- Номер детали производителя: a
- Страна/регион производства: china
- Место установки на автомобиле: rear
- Высота Изделия: 5
- Длина товара: 10
- Тип материала: aluminium
- Развязка Номер детали: a
- Особые характеристики: control
- Вес товара: 2
- Другая часть номер: a
QSKBS72121X,130A,24-72V, мини Бесщеточный контроллер для электрического в ступицы колеса мотор
Это специальный дизайн для бесщеточного контроллера двигателя QS для конверсионных комплектов, который может сочетаться с QS мотор с номинальной мощностью 1000 Вт.
Ключ Особенности
1). Очень легко подключить
2). Может сочетаться с почти бесщеточным двигателем постоянного тока
3). Мягкий старт можно регулировать
4). Программируемая с помощью bluetooth
Обратите внимание, прежде чем разместить заказ(Время производства/Гарантия/посылка/Сертификация и т. д.)
Пожалуйста, нажмите на гиперссылку на картинку ниже.
1. Как правило, спец
1. Контроллер синусоидальной волны, программируемый, с функцией regen
2. Ограничение тока двигателя, 20 секунд: 55A. Предел тока двигателя, непрерывный: 130A
3. Напряжение батареи: 24-72 В номинальное, Макс. 90 в
4. Термический зонд: KTY83-122
5. Включая один контроллер + usb-кабель конвертера + подходящую вилку
6. Размер контроллера:108 мм * 78 мм * 41 мм
7. Вес нетто: 1 кг
8. Защита от воды IP54
9. По умолчанию не включает bluetooth, водонепроницаемый (эти функции являются необязательными); CAN BUS не поддерживает
2. Келли контроллерПрограммное обеспечение для Интерфейс
Вот четкий и простой интерфейс программного обеспечения регулировки.
3.QSKBS-X контроллер для рисования
Вот чертеж нашего обычного контроллера QSKBS-X,108 мм * 78 мм * 41 мм
4. Определение штифта (TBD)
DJ7061Y-2.3-21 определение типа
(21) RTN: возврат сигнала. Черный
(5) 5 В: 5 В выходная мощность,<40 мА. Фиолетовый
(18) зал А: фаза зала А. Цвет: желтый
(17) зал B: фаза зала B. Темно-зеленый
(16) зал C: фаза зала C. Темно-синий
DJ7091Y-2.3-11 определение типа
(14) REV_SW: вход обратного переключателя. Оранжевый
(6) RTN: возврат сигнала или возврат источника питания. Черный
(12) FWD: белый переключатель
(11) 12V:12 В источник красного цвета
(9) реле: Драйвер главного контактора. Синий
(7) ШИМ: блок питания контроллера (вход). Розовый
(10) сигнал тревоги: для обратного звуковой сигнал, <200 мА. Цвет: желтый
DJ7091Y-2.3-21 определение типа
(15) Micro_SW: вход переключателя дроссельной заслонки. Серый
(3) дроссельная заслонка: аналоговый вход дроссельной заслонки, 0-5 В. Темно-зеленый
(1) BRK2: 12V Тормозной переключатель вход или датчик температуры двигателя. Raddle.
(20) RTN: возврат сигнала. Черный
(8) измеритель: измеритель тока, <200 мА. Темно-синий
(13) BRK_SW: вход тормозного переключателя. Коричневый
(4) 5 В: 5 В выходная мощность, <40 мА. Фиолетовый
(2)BRK_AN: тормозной аналоговый вход, 0-5 В. Темно-серый
(22) бронь. Зеленый
Примечания:
1. Все контакты RTN соединены внутри.
2. Келли Амперметр положительное подключение к 5 в источник питания контроллера, отрицательный к темнотеСиний провод.
3. Переключатель на землю активен. Откройте переключатель не активна
Пожалуйста, сначала свяжитесь с продавцом, если вы не знаете, как подключить контроллер к двигателю и другим частям.
5. Вопросы перед заказом
1). Если вы хотите купить контроллер отдельно, пожалуйста, сообщите нам параметры вашего подходящий двигатель?
Например, напряжение двигателя, мощность, скорость...
2). Если вам нужны какие-либо другие специальные функции для этого контроллера, пожалуйста, свяжитесь с нами. Спасибо!
6. Другие Наборы двигателей и другие модели контроллеров
Если вас интересует больше моделей контроллера, пожалуйста, обратитесь к таблице данных ниже и нажмите на гиперссылку изображения.
